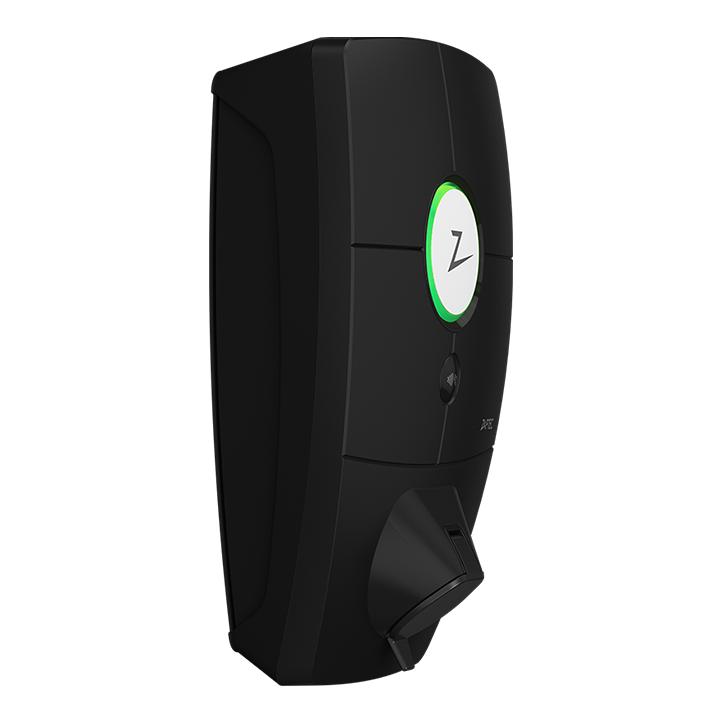

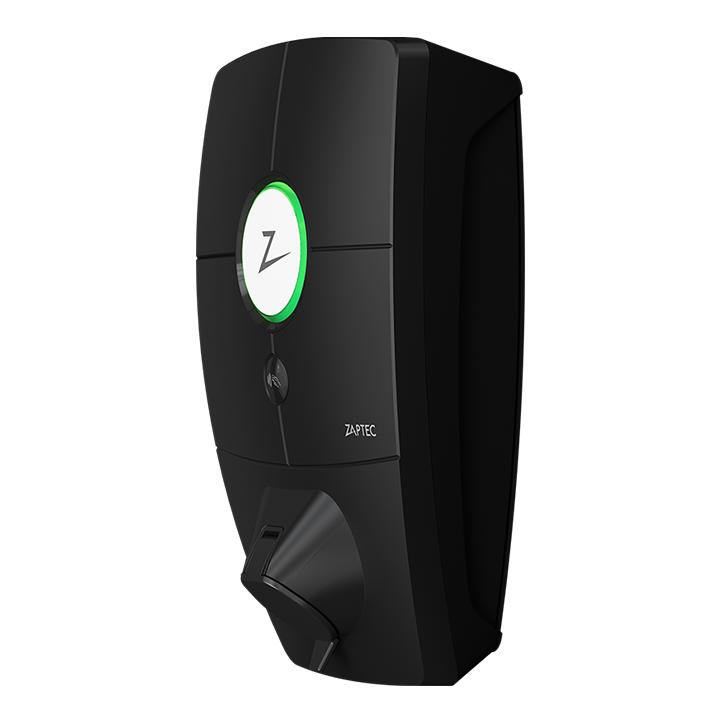

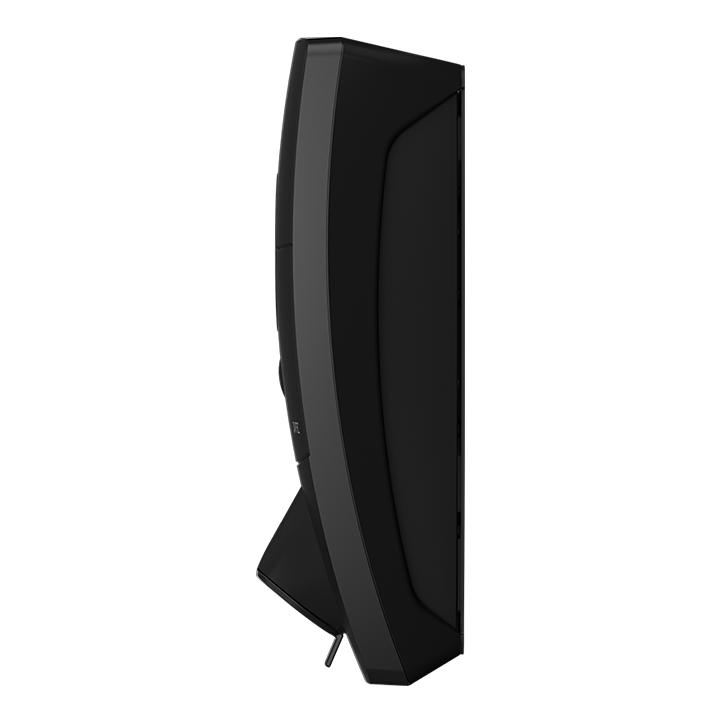

Zaptec Pro stazione di ricarica 4G

• Presa di ricarica di tipo 2 con coperchio a chiusura automatica
• Potenza di carica fino a 22kW a 32A/3 fasi
• Interruttore integrato 3 x 40A tipo C
• Interruttore differenziale (RCD) integrato di tipo B
• Gestione del carico integrata con bilanciamento delle fasi
• Connettività tramite WLAN, PLC e 4G
• Lettore RFID / NFC e Bluetooth per l'identificazione
• Contatore elettrico integrato testato e calibrato MID
• ISO 15118 "Plug and Charge ready" (pronto per la ricarica)
• Classe di protezione IP54, per uso interno ed esterno e
• Resistenza agli urti IK 10
• Dimensioni: H: 392 mm, L: 258 mm, P: 112 mm
• 5 anni di garanzia sul prodotto

La stazione di ricarica sofisticata per le installazioni più grandi

Piastra posteriore non inclusa

• Massima sicurezza operativa e selettività in caso di cortocircuito grazie all'interruttore integrato, oltre all'interruttore differenziale di tipo B integrato.
• Contatore calibrato MID: a prova di futuro per tutti i requisiti di fatturazione (differenziazione HT/NT possibile, fatturazione ZEV per l'energia solare e la mobilità elettrica con profili di carico di 15 minuti possibili, ecc.
• PLC come opzione di comunicazione aggiuntiva a WiFi e 4G eSIM per una connettività robusta ed economica anche in impianti di grandi dimensioni.
• Standard ISO 15118: pronto per nuove opzioni di facile utilizzo come Plug&Charge, ricarica bidirezionale via CA ecc.
• Costruzione robusta e di alta qualità con margine operativo (ad esempio, intervallo di funzionamento fino a +50°C) - Garanzia di 5 anni sul prodotto e durata prevista di oltre 10 anni.

Nel complesso, la soluzione Zaptec Pro offre la massima sicurezza operativa, di investimento e futura.

aptec Pro è una stazione di ricarica a parete o a colonna a corrente alternata conforme alla norma IEC 61851-1, modalità EVSE 3. 16px

Dimensioni e peso

• H: 392 mm, L: 258 mm P: 112 m
• Peso: circa 5 kg (compresa la piastra posteriore)

Installazione / circuito

• Protezione con fusibili del/i circuito/i con un massimo di 63A

Piastra posteriore Scatola di connessione

• Sezione del cavo 2,5-10 mm²
• Diametro del cavo 10-20 mm

Rete di installazione, tensioni

• TN, IT e TT
• 230VAC ±10%
• 400VAC ±10%

Corrente massima e potenza di carica Corrente e potenza di carica

• 22kW a 32A / trifase (solo per le reti TN)*
• 12,7 kW a 32A / trifase (reti IT)*
• 7,4 kW a 32A / monofase (rete IT/TN)*
• 3W in standby

Interruttore automatico

• 3 x 40 A tipo C
• Interruttore LS, Lovato P1 MB 3P C40, 10KA

Intervallo di temperatura

• Da -30°C a +40°C

Presa di carica

• IEC 62196-2 tipo 2 con coperchio integrato a chiusura automatica. La chiusura elettronica può essere bloccata in modo permanente dall'utente.

Protezione contro i guasti a terra

• RCD di tipo B incorporato La calibrazione e l'autotest vengono eseguiti prima dell'inizio di ogni ciclo di carica. L'RCD può essere ripristinato automaticamente scollegando la spina di ricarica.

Contatore di energia integrato

• Testato e calibrato in classe B MID (EN.50470).

Protezione antifurto

• Il coperchio anteriore di Zaptec Pro può essere aperto solo con un attrezzo speciale. Il cavo di ricarica può essere bloccato in modo permanente alla stazione di ricarica.

Equalizzazione del carico

• Insieme ad altre stazioni di ricarica Zaptec Pro, la potenza disponibile nell'impianto viene distribuita automaticamente tra i dispositivi e le fasi.

Equalizzazione delle fasi

• La stazione di ricarica seleziona dinamicamente qualsiasi fase monofase o trifase in un sistema con altre stazioni di ricarica Zaptec Pro, a seconda della potenza disponibile.

Interfaccia di comunicazione e connessione cloud/rete

• 4G LTE-M
• WLAN 2,4 GHz, IEEE 802.11 b/g/n (canali 1-11)
• Powerline (PLC) - HomePlug Green PHY®, 10 Mbit/s

Identificazione e configurazione

• Bluetooth a bassa energia (BLE 4.1)
• Lettore RFID/NFC - Mifare Classic, tipo A 15px
• Supporto di ISO15118 (PLC integrato per future comunicazioni con il veicolo), ad esempio Plug and Charge.
• Circuito LED RGBW per lo stato del dispositivo

Standard e approvazioni

• CE secondo la direttiva sulle apparecchiature radio 2014/53/UE. Direttiva ROHS 2011/65/UE. Conformità alle norme IEC 61851-1 (TÜV SÜD) e IEC 61851-21-2.

Grado di protezione

• IP54, per uso interno ed esterno
• Protezione dagli impatti IK10
• Classe di infiammabilità UL94 - 5VB
• Resistente ai raggi UV

Protezione elettrica

• Classe di protezione I
• Categoria di sovratensione III (4 kV)

Servizi di integrazione

• Opzioni di integrazione da parte di fornitori terzi
• API, webhook
• OCPP 1.6J Da cloud a cloud
• Abbonamento ai messaggi

* È disponibile la versione 32A, ma può essere limitata dalle condizioni della batteria del veicolo e dagli aumenti di temperatura della stazione di ricarica.

Contenuto della fornitura :

1x Stazione di ricarica Zaptec Pro 4G composta da:

• Stazione di ricarica

• Chiave intelligente

• Dadi per il montaggio su piastra posteriore 4 pz.

• Istruzioni per l'uso
