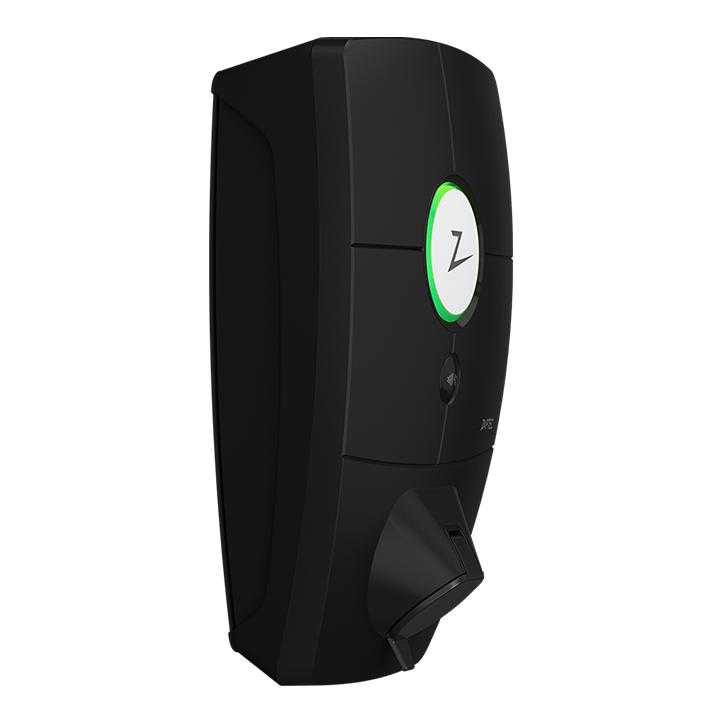

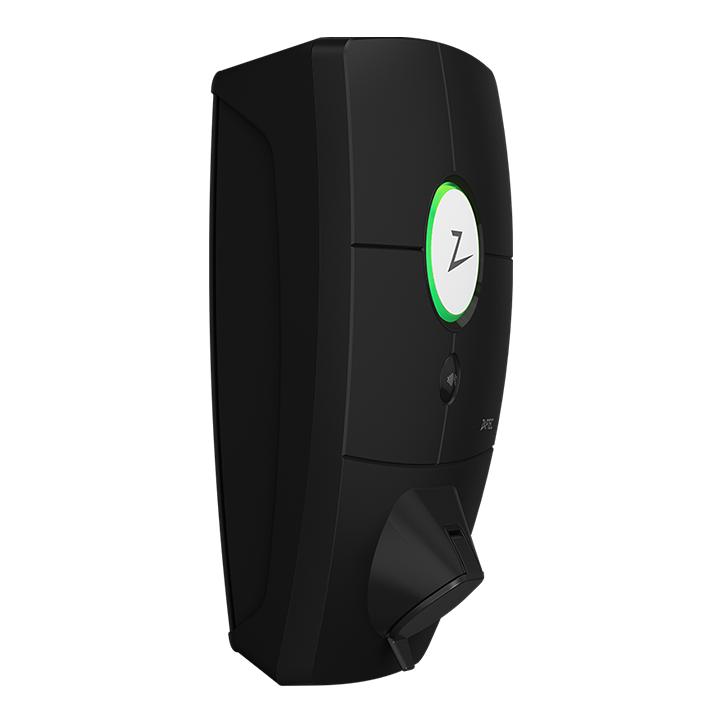

Pro Ladestation 4G inkl. Rückplatte

Die durchdachte Ladestation für größere Installationen

Mit Rückplatte!

• Höchste Betriebssicherheit und Selektivität im Kurzschlussfall dank integriertem Leitungsschutzschalter, zusätzlich zum integrierten Fehlerstrom-Schutzschalter Typ B.
• MID-kalibrierter Zähler: zukunftssicher für alle Abrechnungsanforderungen (Unterscheidung HT/NT möglich, ZEV-Abrechnung Solarstrom & E-Mobility mit 15-Minuten-Lastprofilen möglich etc.) – Investitionssicherheit auch bei allfälligen zukünftigen METAS-Anforderungen.
• PLC als zusätzliche Kommunikationsoption zu WiFi und 4G-eSIM für robuste und kostengünstige Konnektivität auch in grossen Installationen.
• ISO 15118 Standard: bereit für zukünftige neue nutzerfreundliche Optionen wie Plug&Charge, bidirektionales Laden via AC etc. – Investitionssicherheit.
• Hochwertig und robust gebaut mit betrieblicher Marge (z.B. Betriebsbereich bis +50°C) – 5 Jahre Produktgarantie und eine erwartete Lebensdauer von mehr als 10 Jahren.

Gesamthaft bietet die Zaptec Pro Lösung also eine maximale Betriebs-, Investitions- und Zukunftssicherheit

aptec Pro ist eine Wand- oder Säulenladestation mit Wechselstrom nach IEC 61851-1, EVSE-Modus 3. 16px

Abmessungen und Gewicht

• H: 392 mm, B: 258 mm T: 112 m
• Gewicht: ca. 5 kg (inklusive Rückplatte)

Installation / Stromkreis

• Absicherung des/r Stromkreises/e mit maximal 63A

Rückplatte Anschlussbox

• Kabelquerschnitt 2,5-10 mm²
• Kabeldurchmesser 10-20 mm

Installationsnetz, Spannungen

• TN, IT und TT
• 230VAC ±10%
• 400VAC ±10%

Max. Strom- und Ladeleistung

• 22kW bei 32A / 3-Phase (nur für TN-Netze)*
• 12,7kW bei 32A / 3-Phase (IT-Netzwerke)*
• 7,4 kW bei 32A / 1-Phase (IT/TN-Netzwerk)*
• 3W im Standby

Leitungsschutzschalter

• 3 x 40 A Typ C
• LS-Schalter, Lovato P1 MB 3P C40, 10KA

Temperaturbereich

• -30°C bis +40°C

Ladebuchse

• IEC 62196-2 Typ 2 mit integrierter selbstschließender Abdeckung. Die elektronische Sperre kann vom Benutzer dauerhaft gesperrt werden.

Erdschlussschutz

• Eingebauter Typ B RCD Vor Beginn eines jeden Ladezyklus werden eine Kalibrierung und ein Selbsttest durchgeführt. RCD kann automatisch zurückgesetzt werden, indem die Verbindung vom Ladestecker getrennt wird.

Integrierter Energiezähler

• MID-Klasse B getestet und kalibriert (EN.50470)

Diebstahlschutz

• Die Frontabdeckung des Zaptec Pro lässt sich nur mit einem Spezialwerkzeug öffnen. Das Ladekabel kann dauerhaft an der Ladestation verriegelt werden.

Lastausgleich

• Zusammen mit anderen Zaptec Pro-Ladestationen wird die verfu?gbare Leistung in der Installation automatisch zwischen den Geräten und Phasen verteilt.

Phasenausgleich

• Die Ladestation wählt dynamisch eine beliebige einphasige oder dreiphasige Phase in einem System mit anderen Zaptec Pro Ladestationen, abhängig von der verfügbaren Leistung.

Kommunikationsschnittstelle und Cloud-Verbindung / Netz

• 4G LTE-M
• WLAN 2,4 GHz, IEEE 802,11 b/g/n (Kanäle 1-11)
• Powerline (PLC) – HomePlug Green PHY®, 10 Mbit/s

Identifikation und Konfiguration

• Bluetooth Low Energy (BLE 4.1)
• RFID/NFC-Reader – Mifare Classic, Typ A 15px
• Unterstützung von ISO15118 (eingebautes PLC für zukünftige Kommunikation mit dem Fahrzeug) z.B. Plug and Charge.
• RGBW-LED-Kreis fu?r Gerätestatus

Normen und Zulassungen

• CE gemäß der Funkgeräterichtlinie 2014/53/EU. Der ROHS-Richtlinie 2011/65/EU. Der Einhaltung der IEC 61851-1 (TÜV SÜD) und der IEC 61851-21-2

Schutzgrad

• IP54, für den Innen- und Außenbereich
• IK10 Schlagschutz
• UL94 – 5VB Brennbarkeitsklasse
• UV-beständig

Elektrischer Schutz

• Schutzklasse I
• Überspannung Kategorie III (4 kV)

Integrationsleistungen

• Integrationsmöglichkeiten von Drittanbietern
• API, Webhooks
• OCPP 1.6J Cloud-to-Cloud
• Nachrichtenabonnement

*32A ist verfügbar, kann aber durch den Batteriezustand des Fahrzeugs und Temperaturerhöhungen an der Ladestation eingeschränkt sein.

Immer mehr Kantone subventionieren den Kauf von E-Autos und deren Ladeinfrastruktur. Unter www.energiefranken.ch können Sie über die Suche nach Kanton und Gemeinde, die Förderungen einsehen.

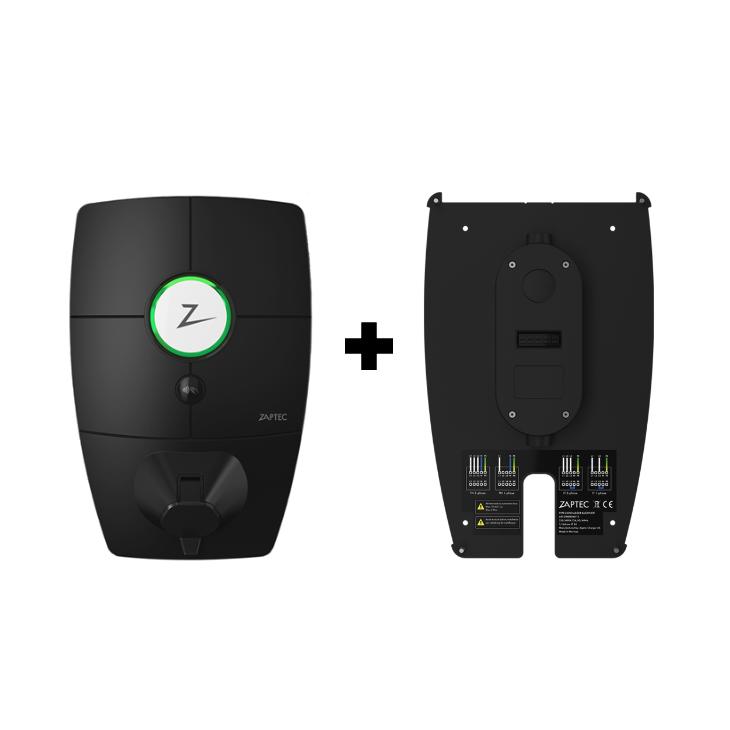

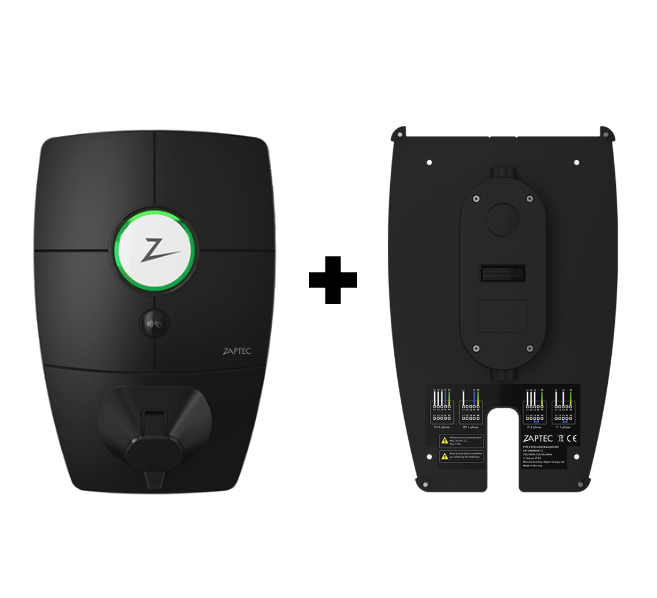

Lieferumfang:

1x Pro Ladestation 4G

1x Rückplatte
